Reparatur eines Spektrumanalysator - Advantest R3131

Der Schreck jedes Messgerätes wenn beim booten eine Fehlermeldung auftaucht.

Der Schreck jedes Messgerätes wenn beim booten eine Fehlermeldung auftaucht.

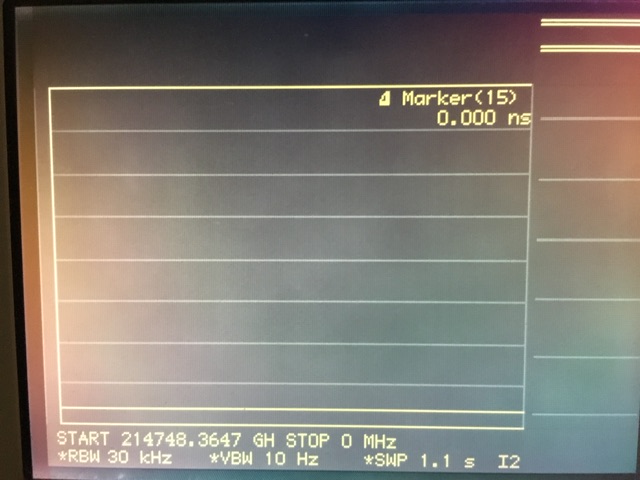

 Nach dem das booten abgeschlossen war, konnte man mit dem Spektrumanalysator nicht arbeiten da die GUI fehlerhaft war.

Nach kurzer Internet Recherche war klar, es muss die interne Batterie auf dem CPU-Board komplett leer sein.

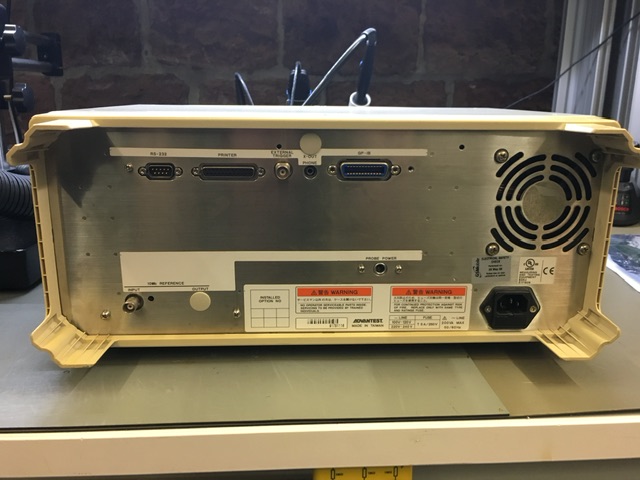

Um an die Batterie zu kommen, muss man die Rückseite abschrauben.

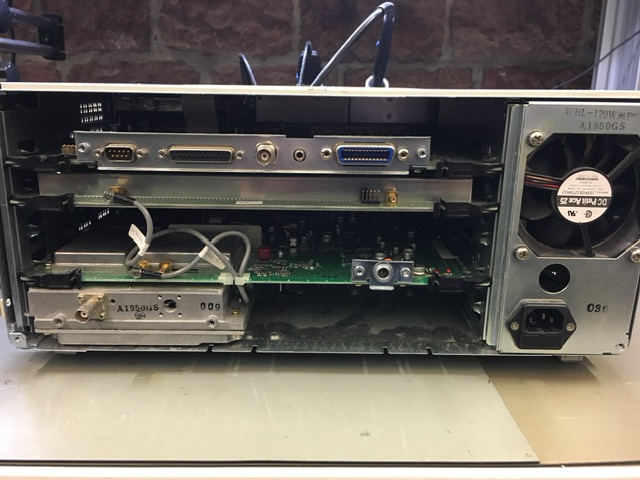

Nach dem lösen der Schrauben und abnehmen der Rückseite.

Sieht man alle Boards die verbaut sind. Für die Reparatur ist nur das oberste Board relevant und zwar das CPU-Board.

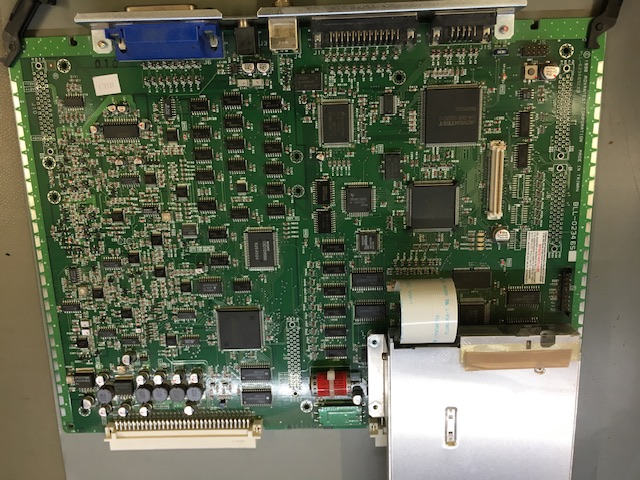

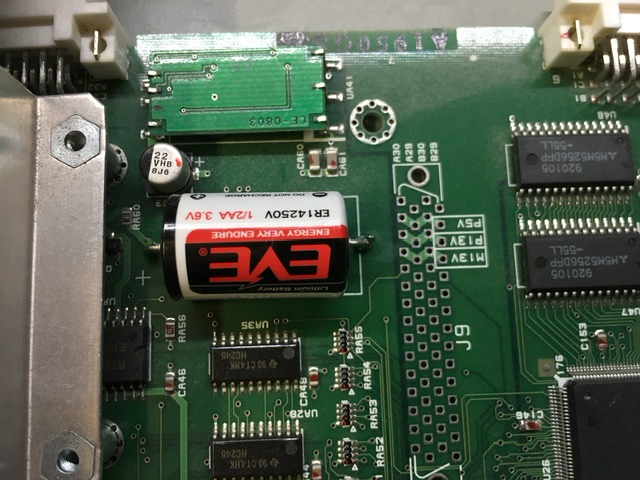

Auf dem CPU Board ist die Batterie gut zu erkennen.  Das auslöten ist nicht aufwendig, da man getrennt beide Anschlüsse auslöten kann.

Nach dem Zusammenbau, erfolgte direkt der Funktionstest beim booten.

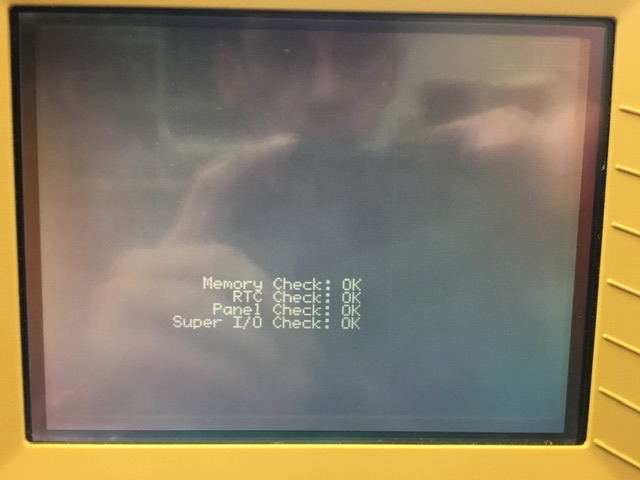

Alle Prüfpunkte sind ohne auffälligen durchgelaufen.

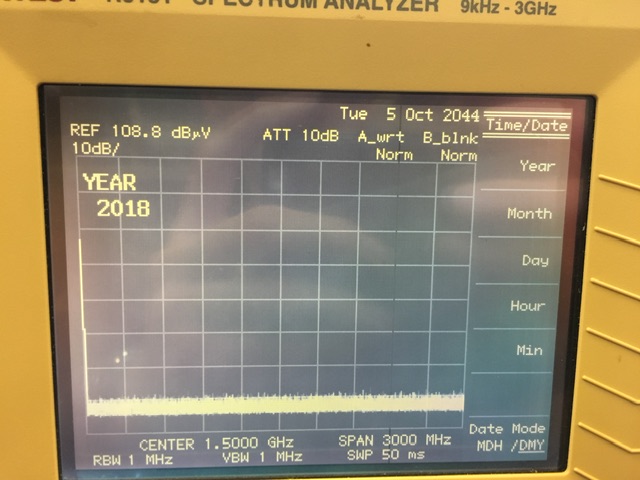

Nach dem vollständigen Booten musste nur noch das Datum eingestellt werden und anschließend konnte man ohne Probleme wieder messen.

Die ausgebaute Batterie wurde noch mal gemessen (0.032V) und für wirklich leer befunden. Bevor sie über die Batterie-Entsorgungsboxen fachgerecht und mit abgeklebten Anschlüsse entsorgt wurden.
